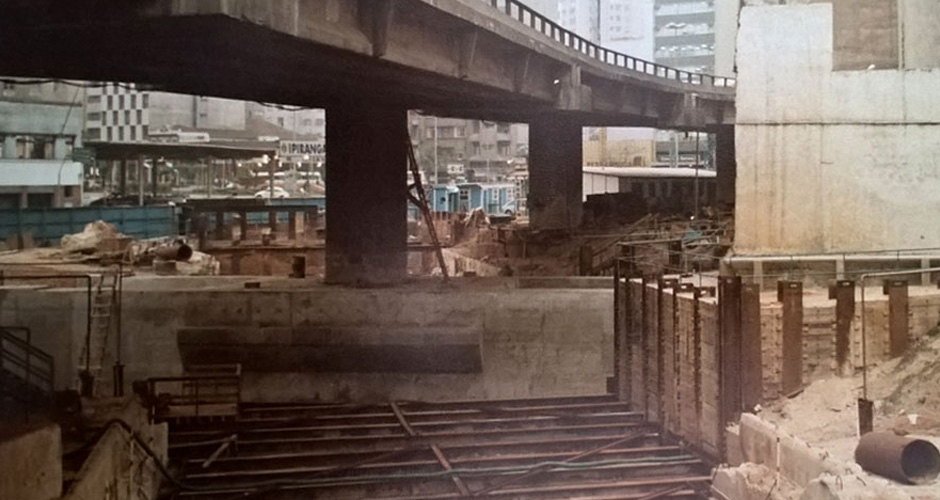

Túnel em Cut and Cover, no Poço do Shield na Rua Frederico Steidel e a Rua Barão de Tatui – METRÔ – SP

Empreendimento:
Estudos e Projetos do Túnel em Cut and Cover, com o extremo leste no Poço do Shield na Rua Frederico Steidel e a oeste da Rua Barão de Tatuí, no tramo Oeste da Linha 1

Cliente:
METRÔ/SP – Companhia do Metropolitano de São Paulo

Inicio: 09/12/1977
Término: 31/07/1980

Custo dos Serviços: Cr$ 5.430.000,00 / US$ 343,670.89

Serviços Executados:

• Projeto Executivo das Coberturas de Vala e do Escoramento em Parede Diafragma e em Perfil Pranchado Estroncados, Perfis Metálicos e Atirantados;
• Projeto de Sustentação de Interferência dentro da vala; Avaliações dos Níveis de Recalque no Terreno e nas Edificações Lindeiras devido ao Rebaixamento do Lençol Freático, do Método Construtivo e da Deformação do Escoramento;
• Análise Estrutural das Edificações Lindeiras e do Elevado Costa e Silva e Avaliação de Danos Estruturais e para Determinação dos Níveis de Alerta frente a Recalques Diferenciais;
• Projeto de Sub-fundação do Pilar “P24” do Elevado Costa e Silva; Projeto Executivo da Estrutura Permanente do Túnel em concreto, moldado in loco;
• Acompanhamento Técnico a Obra (ATO) contemplando as seguintes atividades:
  • Vistorias e cadastro das edificações lindeiras à vala na fase de projeto para análise da situação antes do início das obras;
  • Visitas periódicas para acompanhamento e análise das ocorrências de obra nas suas diversas fases com propostas de solução;
  • Acompanhamento, monitoramento, análise e interpretação dos resultados da instrumentação e da própria transferência de carga do Pilar P82 e do corte das estacas, realizados sem interrupção do tráfego sobre o viaduto;
  • Elaboração de Desenhos “as built” (“como construído”).

Ficha Técnica em Português
